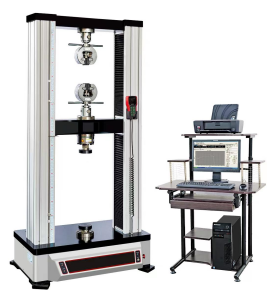

UTM系列電子萬能試驗機

一、產品概述：

UTM-50kN電子萬能試驗機是測試各種材料及其制品物理性能、機械性能、工藝性能、結構性能及內外缺陷的重要儀器設備。選配對應夾具后可完成對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切、剝離等類型的試驗；采用高精度測力傳感器、高分辨率位移傳感器確保精準測量；具有等速率加荷、等速率變形、等速率位移等閉環控制。

本機易于安裝、操作簡單、測試高效；廣泛適用于大學、科研院所、檢測機構、航空航天、軍工、冶金、機械制造、交通建設、建工建材等行業進行精密性的材料研究、材料分析、材料開發和質量控制；可以進行材料或產品的工藝合格性能驗證試驗。

二、設計依據相關標準：

u GB/T 16491-2008《電子式萬能試驗機》；

u GB/T 2611-2007《試驗機通用技術要求》；

u JB/T 7406.1-1994《試驗機術語材料試驗機》；

u JJG 139-2014《拉力、壓力和萬能材料試驗機》；

u  ASTM A370鋼制品力學性能試驗的標準試驗方法和定義，

u JB/T 6147-2007《試驗機包裝、包裝標志、儲運技術要求》；

u GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》；

u GB/T 16825.1-2008《靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》。

四、主要技術參數：

（一）測量參數

v 最大試驗機（kN）:50；

v 試驗機級別：0.5級；

v 試驗力有效測量范圍：0.4%-100%F.S；

v 試驗力測量精度：優于≤±0.5%；

v 位移測量分辨力：0.4μm；

v 位移測量精度：優于≤±0.5%；

v 電子引伸計測量范圍：0.4%-100%FS；

v 電子引伸計測量精度：優于≤±0.5%；

（二）控制參數：

v 力控控制速度范圍：0.001％～5％FS/s；

v 力控速度控制精度：0.001％～1％FS/s時優于≤±0.5％；1％～5％FS/s時優于≤±0.2％；

v 力控保持精度：≤±0.1％F.S；

v 變形控控制速度范圍：0.001％～5％FS/s；

v 變形控速度控制精度：0.001％～1％FS/s時優于±0.5％；1％～5％FS/s時優于±0.2％；

v 變形控保持精度：≤±0.02％F.S；

v 位移控控制速度范圍：0.01～1000mm/min；

v 位移控速度控制精度：≤±0.2％；

v 位移控保持精度：≤±0.02mm；

v 控制方式：力閉環控制、變形閉環控制、位移閉環控制；

（三）主機參數：

v 立柱數：6柱（4立柱、2絲杠）；

v 最大壓縮空間：1000；

v 最大拉伸間距:770（含楔形拉伸夾具）；

v 有效跨距：450；

v 工作臺尺寸：800×425；

v 主機外形尺寸：840*570*1850；

v 主機重量：420；

v 功率、電壓、頻率：1kW/220V/50～60Hz；

六、設備清單：

（一）主機部分

（二）測控、電氣部分

（三）隨機附件部分

項  目	數量	備注
專用楔形拉伸夾具	1套	旋轉夾緊型
圓試樣齒塊	1套	Φ4～φ9mm，硬度HRC58～HRC62
扁試樣齒塊	1套	0～7mm，硬度HRC58～HRC62
專用壓縮附具	1套	Φ90mm,淬火處理52-55HRC

（四）隨機資料
