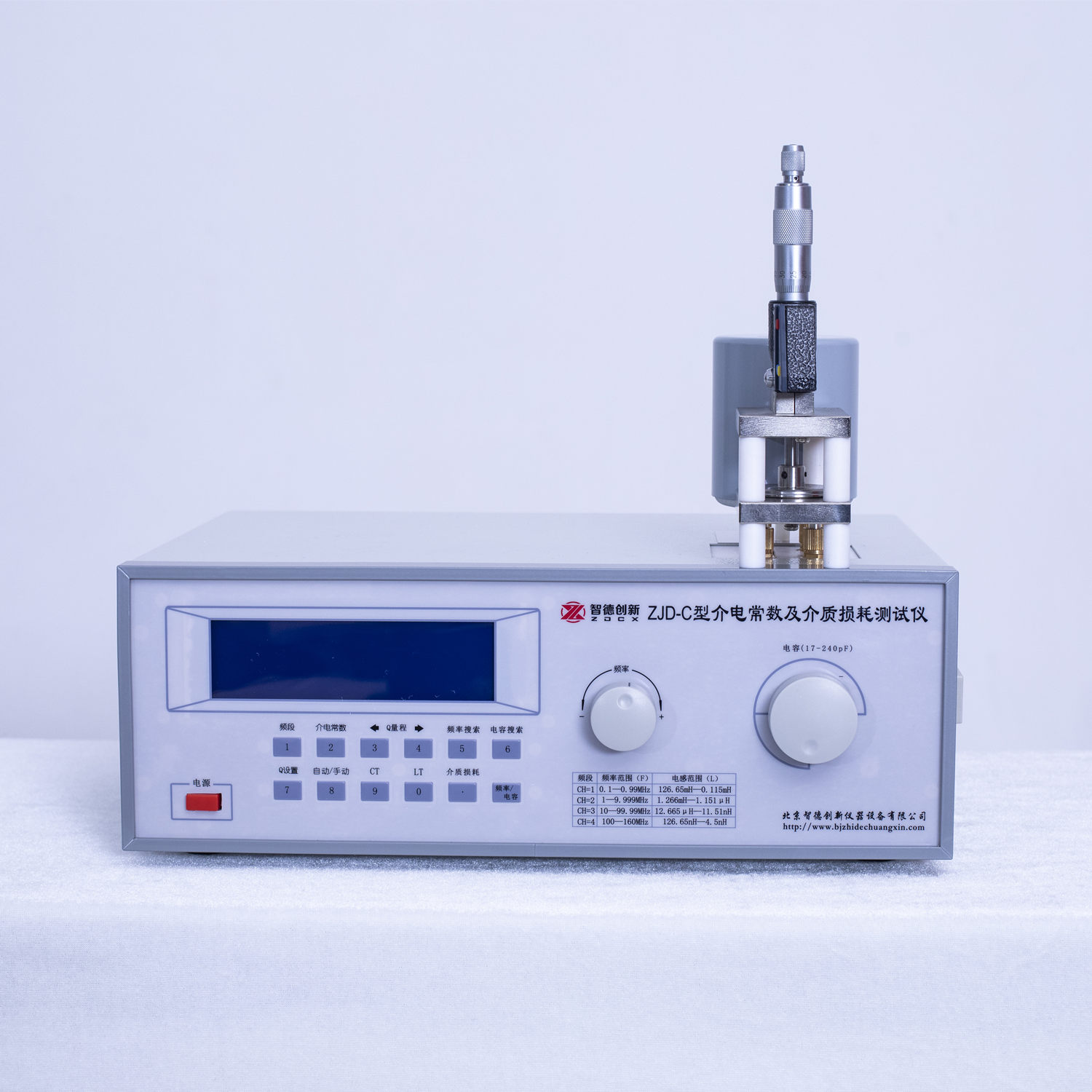

ZJD-ABC介電常數介損測試儀
一、符合標準：
ASTM D150-11實心電絕緣材料的交流損耗特性和電容率（介電常數）的標準試驗方法；
GB/T1409-2006測量電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數的推薦方法；
GB/T1693-2007硫化橡膠介電常數和介質損耗角正切值的測定方法；
GBT5594.4-2015電子元器件結構陶瓷材料性能測試方法第4部分:介電常數和介質損耗角正切值的測試方法；
二、主機及夾具參數：
|
項目/型號 |
ZJD-B |
ZJD-A |
ZJD-C |
|
信號源 |
DDS數字合成信號 |
||
|
頻率范圍 |
10KHZ-70MHZ |
10KHZ-110MHZ |
100KHZ-160MHZ |
|
信號源頻率覆蓋比 |
7000:1 |
11000:1 |
16000:1 |
|
采樣精度 |
11BIT |
12BIT |
|
|
信號源頻率精度 |
3×10-5 ±1個字,6位有效數 |
||
|
Q值測量范圍 |
1～1000自動/手動量程 |
||
|
Q值量程分檔 |
30、100、300、1000、自動換檔或手動換檔 |
||
|
Q分辨率 |
4位有效數，分辨率0.1 |
||
|
Q測量工作誤差 |
＜5% |
||
|
電感測量范圍 |
1nH～8.4H,；分辨率0.1 |
1nH～140mH；分辨率0.1 |
|
|
電感測量誤差 |
＜3% |
||
|
電容直接測量范圍 |
1pF～2.5uF |
1pF～25uF |
|
|
調諧電容誤差分辨率 |
±1pF或＜1% |
||
|
主電容調節范圍 |
30～540pF |
17～240pF |
|
|
諧振點搜索 |
自動掃描 |
||
|
自身殘余電感扣除功能 |
有 |
||
|
大電容值直接顯示功能 |
有 |
||
|
介質損耗直讀功能 |
有 |
||
|
介質損耗系數精度 |
萬分之一 |
||
|
介質損耗測試范圍 |
0.0001-1 |
||
|
介電常數直讀功能 |
有 |
||
|
介電常數精度 |
千分之一 |
||
|
介電常數測試范圍 |
0-1000 |
||
|
LCD顯示參數 |
F,L,C,Q,LT,CT,波段等 |
||
|
準確度 |
150pF以下±1pF；150pF以上±1% |
||
|
Q合格預置范圍 |
5～1000聲光提示 |
||
|
環境溫度 |
0℃～+40℃ |
||
|
消耗功率 |
約25W |
||
|
電源 |
220V±22V，50Hz±2.5Hz |
||
|
極片尺寸 |
38mm/50mm(二選一) |
||
|
極片間距可調范圍 |
≥15mm |
||
|
材料測試厚度 |
0.1-10mm |
||
|
夾具插頭間距 |
25mm±0.01mm |
||
|
夾具損耗正切值 |
≤4×10－4 （1MHz） |
||
|
測微桿分辨率 |
0.001mm |
||
|
測試極片 |
材料測量直徑Φ38mm/50mm，厚度可調 ≥ 15mm |
||
